Jak zbudowany jest walec drogowy?

Współczesny walec drogowy to znacznie więcej niż ciężka maszyna z cylindrem. To precyzyjne urządzenie do zagęszczania gruntu i warstw nawierzchni, które łączy masę własną, kontrolowane drgania oraz inteligentne sterowanie napędem. Efekt końcowy – równa, trwała i odporna na koleinowanie droga – zależy bezpośrednio od tego, jak walec jest zbudowany i jak dobrano jego parametry do materiału.

Czym jest walec drogowy i do czego służy?

Walec drogowy to maszyna budowlana przeznaczona do zagęszczania:

• gruntów rodzimych i nasypów,
• warstw kruszyw (podbudowy),
• mieszanek mineralno-asfaltowych (warstwy bitumiczne).

W przeciwieństwie do maszyn typowo transportowych (np. ładowarek), walec nie ma za zadanie przenieść materiału, tylko zmienić jego strukturę: ograniczyć puste przestrzenie, podnieść nośność i stabilność warstwy, a na asfalcie dodatkowo wygładzić powierzchnię.

Budowa walca drogowego

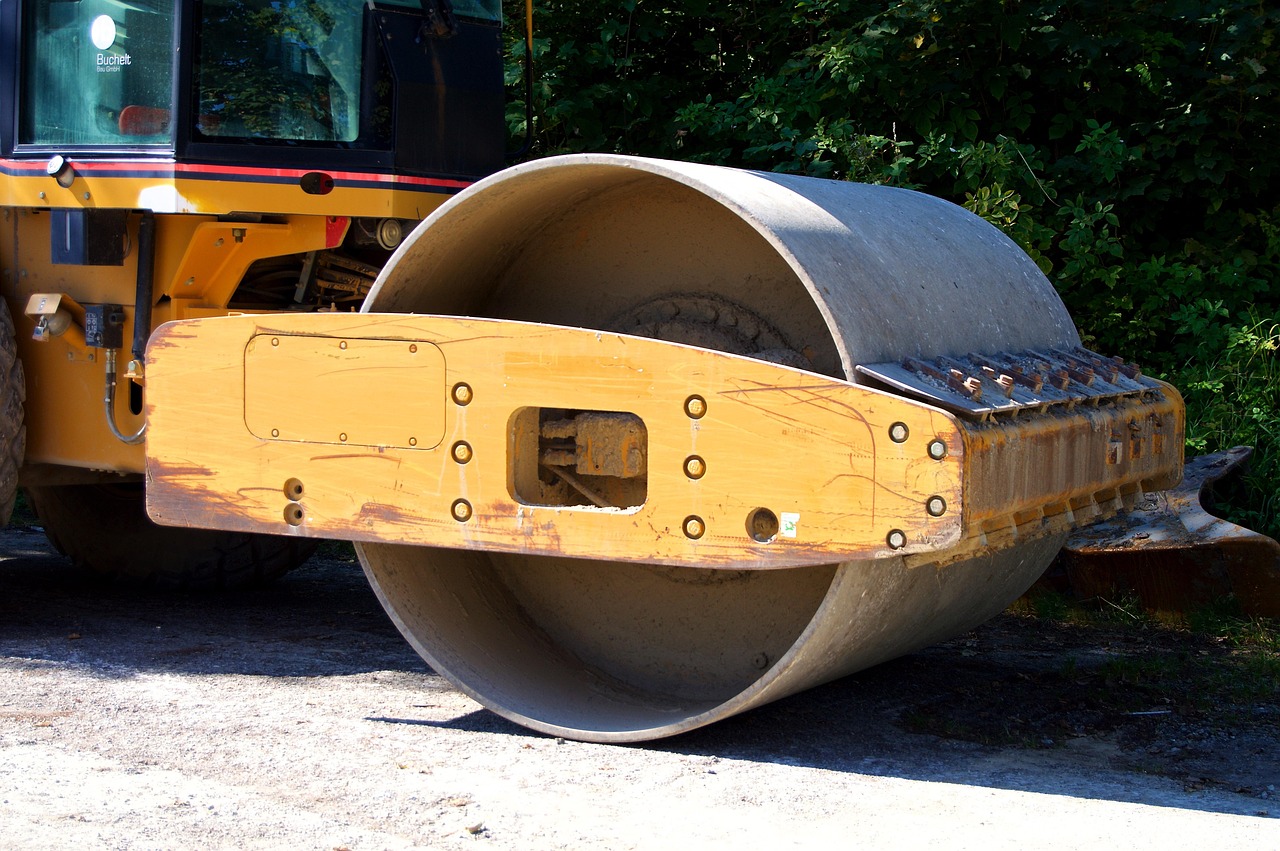

1) Wał (bęben)

Najbardziej charakterystycznym elementem walca jest bęben stalowy (czasem dwa). To on przenosi nacisk na podłoże i wykonuje właściwą pracę na materiale.

W praktyce spotkasz:

• walce gładkie – do asfaltu i warstw wykończeniowych,
• walce okołkowane (stopkowe, padfoot; potocznie: sheepfoot) – do gruntów spoistych (gliny, iły), gdzie liczy się wgryzanie w masę,
• walce z segmentami lub nakładkami – do zadań specjalnych.

Co ma największe znaczenie?

• nacisk liniowy (jak mocno dociska na szerokości roboczej),
• średnica bębna (wpływa na kontakt i zachowanie na nierównościach),
• szerokość robocza (wydajność i dopasowanie do pasa robót),
• masa operacyjna walca (realna siła zagęszczania).

Wniosek praktyczny: ten sam walec może dać świetny efekt na jednej mieszance, a przeciętny na innej – bo o wyniku decyduje dopasowanie nacisku, drgań i prędkości do materiału.

2) Układ wibracyjny

W walcach wibracyjnych w bębnie znajduje się wibrator (zespół z masą mimośrodową), który wytwarza drgania. Dzięki temu ziarna kruszywa układają się gęściej, a mieszanka asfaltowa szybciej osiąga docelową gęstość.

Typowe elementy układu wibracyjnego:

• mimośród lub zespół wibratora,
• łożyskowanie i obudowa bębna (musi znieść duże obciążenia),
• sterowanie amplitudą i częstotliwością (dobór do warstwy i temperatury),
• tłumienie i separacja drgań (żeby nie obciążać reszty maszyny i nie męczyć operatora).

W nowoczesnych konstrukcjach operator wybiera tryb pracy (np. niska lub wysoka amplituda), a maszyna potrafi stabilizować parametry, by utrzymać powtarzalny efekt na całej długości odcinka.

3) Napęd hydrauliczny / hydrostatyczny

Dzisiejsze walce bardzo często wykorzystują napęd hydrostatyczny, bo daje on dużą kontrolę nad:

• prędkością jazdy (także bardzo wolną, roboczą),
• zmianą kierunku,
• trakcją (zwłaszcza przy pracy na spadkach lub na świeżej mieszance).

W uproszczeniu układ obejmuje:

• silnik spalinowy (źródło energii),
• pompy hydrauliczne,
• silniki hydrauliczne napędzające bębny lub koła,
• zawory sterujące oraz układ filtracji i chłodzenia oleju.

Dlaczego to ważne? Bo przy zagęszczaniu nie liczy się szybkość, tylko równa i powtarzalna praca. Płynny napęd pozwala uniknąć szarpnięć, które mogą zostawić ślady na asfalcie albo rozluźnić warstwę kruszywa.

4) Rama, przegub i podwozie

Konstrukcja ramy wpływa na zachowanie walca w terenie:

• rama sztywna – prosta, stabilna na równych odcinkach,
• rama przegubowa – lepsze podążanie za nierównościami i bardzo dobra zwrotność.

W modelach przegubowych newralgicznym miejscem jest przegub (mechaniczny oraz hydraulika skrętu), który musi wytrzymać obciążenia dynamiczne i pracę pod kątem.

5) Stanowisko operatora i system sterowania

W nowoczesnym walcu operator ma do dyspozycji:

• dźwignię jazdy (precyzyjne sterowanie przód/tył),
• panel do ustawiania wibracji (amplituda/częstotliwość),
• kontrolę trybów zagęszczania,
• często także wyświetlacz parametrów pracy i diagnostykę.

Dobre sterowanie to mniej błędów: stała prędkość robocza, właściwa liczba przejść, brak dublowania albo pomijania pasów.

6) Układy pomocnicze

To elementy, które nie wyglądają spektakularnie, ale robią różnicę jakościową:

• system zraszania bębnów (asfalt) – zapobiega przyklejaniu się mieszanki do stalowego bębna,
• skrobaki – utrzymują bęben w czystości, szczególnie w trudnych warunkach,
• rozwiązania do pracy przy krawędziach – ułatwiają dogęszczanie przy obrzeżach i studzienkach,
• oświetlenie robocze i sygnalizacja – bezpieczeństwo na placu budowy.

7) Hamulce i bezpieczeństwo

Walec to masa, a masa wymaga kontroli. Dlatego standardem są:

• hamowanie robocze i postojowe (często wielostopniowe, z redundancją),
• systemy awaryjne,
• konstrukcje kabiny/ramy w standardach ROPS/FOPS (ochrona przy wywróceniu i spadających obiektach),
• czujniki i blokady (np. przy opuszczeniu stanowiska).

Jak działa walec drogowy podczas zagęszczania nawierzchni?

Proces zagęszczania w praktyce opiera się na trzech filarach:

1. Docisk (masa + nacisk liniowy)
   Warstwa jest domykana i stabilizowana pod ciężarem maszyny.
2. Ruch postępowy z kontrolowaną prędkością
   Zbyt szybka jazda oznacza brak czasu na ułożenie struktury. Zbyt wolna, w niewłaściwym momencie, zwiększa ryzyko przewałowania i deformacji (zwłaszcza na gorącym asfalcie).
3. Wibracje (jeśli to walec wibracyjny)
   Drgania pomagają cząstkom kruszywa i mieszanki osiągnąć docelową gęstość bez nadmiernej liczby przejść.

Kluczowa jest powtarzalność: ten sam tor jazdy, właściwe zakładki, odpowiednia liczba przejść i dobrany tryb wibracji.

Co w budowie walca decyduje o jakości drogi?

W praktyce drogowej najczęściej nie wygrywają walce o największych parametrach, lecz te, których konfiguracja jest najlepiej dopasowana do konkretnego zadania, dlatego specjalista od robót drogowych zwraca uwagę na właściwy dobór bębna (gładkiego lub stopkowego) do materiału, możliwość regulacji wibracji poprzez zmianę amplitudy i częstotliwości, stabilność prędkości roboczej zapewnianą przez płynny napęd, ergonomię sterowania ograniczającą ryzyko błędów operatora oraz wsparcie w postaci pomiarów zagęszczenia, które pozwalają kontrolować jakość zamiast opierać się na przypuszczeniach, a to właśnie tłumaczy, dlaczego na jednej budowie często pracuje kilka różnych walców, bo poszczególne warstwy wymagają innych narzędzi.

Dlaczego walcowanie jest kluczowe w budowie dróg?

Zagęszczenie to fundament trwałości nawierzchni, ponieważ dobrze zagęszczona warstwa ma mniejszą podatność na koleinowanie, lepiej przenosi obciążenia, jest odporniejsza na działanie wody i mrozu oraz wolniej się degraduje, a w praktyce błędy popełnione na etapie walcowania wracają w postaci spękań, zapadnięć i kosztownych napraw, które często okazują się droższe niż dopracowanie technologii od razu.
